線徑種類：漆包線、漆包銅線、扁銅線、大桿件
線經范圍：漆包料:∮1.0mm-∮5.0mm

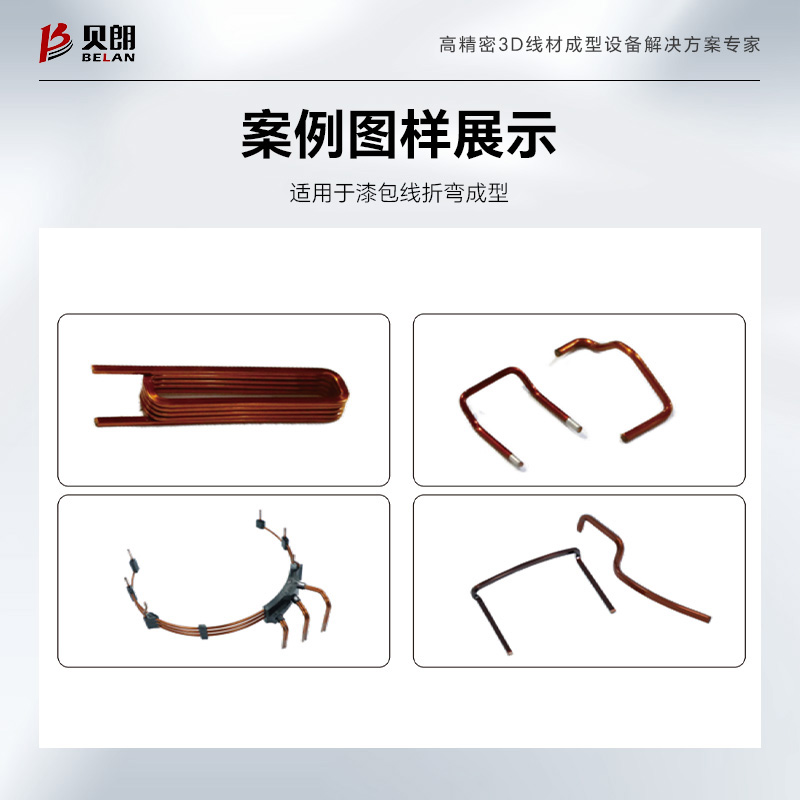

產品特點：該設備是專門針對漆包銅線自動折彎成型的一款設備，適用于生產：新能源線圈、發動機組件、驅動電機組件、發電機配件、定子組件、轉子組件、新能源汽車電機組件、動力總成組件、開關導線、剎車助力系統電機組件等行業。

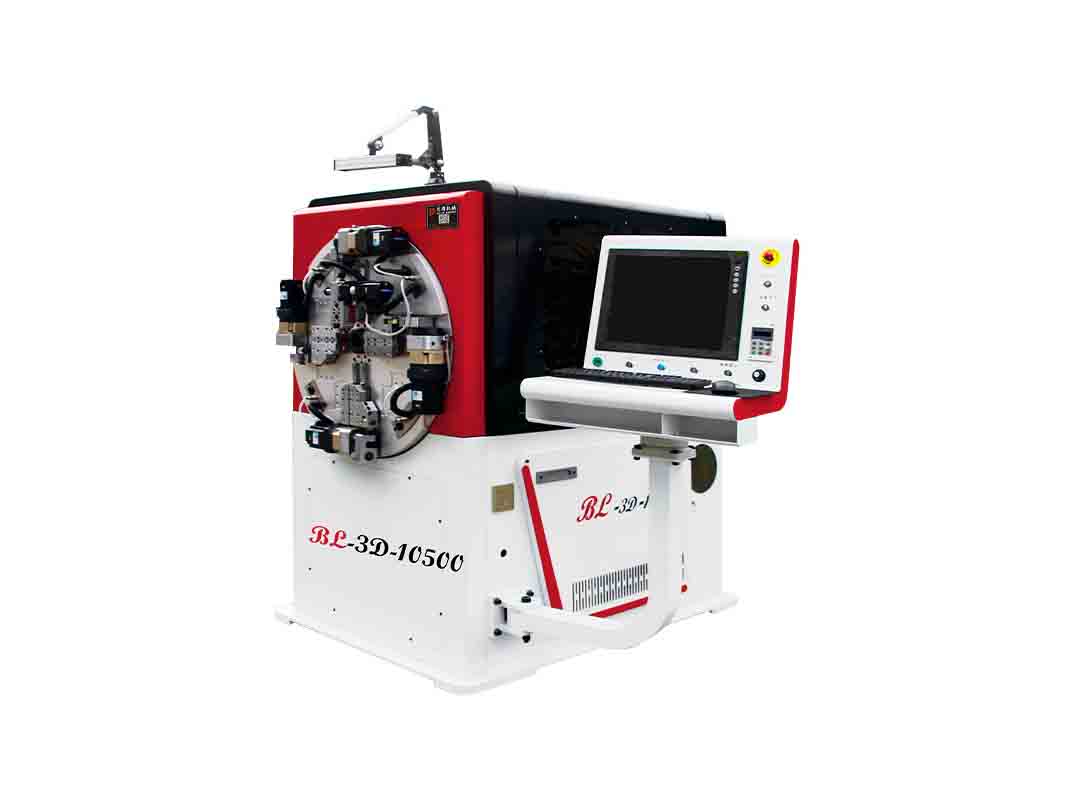

| 設備型號 | BL-3D-10500漆包線折彎?rùn)C(jī) |
| 加工線徑 | 漆包料：∮1.0mm-∮5.0mm |
| 送線輪組數 | 4組 |
| 轉盤角度 | +170°至-170° |

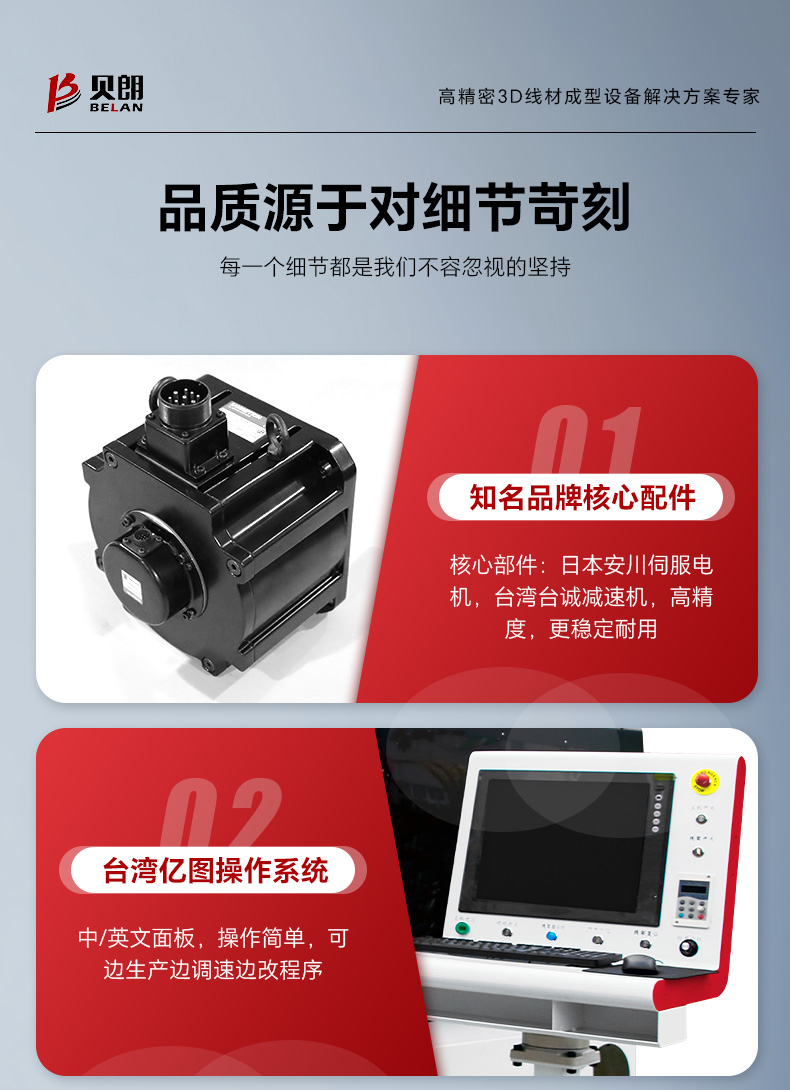

| 1軸手臂 | 安川1.0KW |
| 2軸手臂 | 安川1.0KW |
| 3軸手臂 | 安川1.0KW |
| 4軸手臂 | 安川1.0KW |
| 5軸左右手 | 安川0.4KW |
| 6軸卷曲 | 安川0.4KW |
| 7軸送線 | 安川1.8KW |
| 8軸轉盤 | 匯川2.9KW（帶剎車） |
| 9軸轉芯 | 安川0.4KW |
| 10軸剝皮機 | 匯川1.0KW(獨立控制，帶吸塵) |
| 伺服總功率 （KW) | 9.9KW |
| 最大送線速度：（米/分鐘） | 50米 |
| 送線精度：（毫米） | 300mm±0.1 |
| 可支持程序數量 | ≤2000 |
| 界面語言 | 中/英 |
| 接入電壓 | 380V |
| 機器運行電壓 | 220V |
| 自動送線架電機功率：(千瓦) | 400W |
| 機器重量：(千克) | 2280KG |
| 機器尺寸：（長*寬*高） | 2500mm*1700mm*1600mm |
| 自動送線架最大承重：(千克) | 100KG |
| 自動送線器尺寸：（長*寬*高） | 924*602*1482mm |
| 調直輪數 | 14個 |
| 適用線材 | 金屬材料 |
| CNC控制系統 | 億圖/臺灣 |
1、同款線徑，只需一套模具，調控電腦數字編程可做任意形狀的產品。
2、產品變更尺寸，只需電腦數值相對應改動，產品尺寸變動，無需改模，可以通過編程生產多款產品。
3、全自動生產，一個技術工可操作5臺以上同類機型。
4、產品角長可按產品要求切長度，系統配有自動剪線功能，調試不浪費線材。
5、全自動漆包線調直+去漆+吸塵+上錫+折彎一次成型，不需要加手工或二次整形，省時省力，適合銅料1.0-4.0mm、
硬料1.0-2.5mm線徑產品。

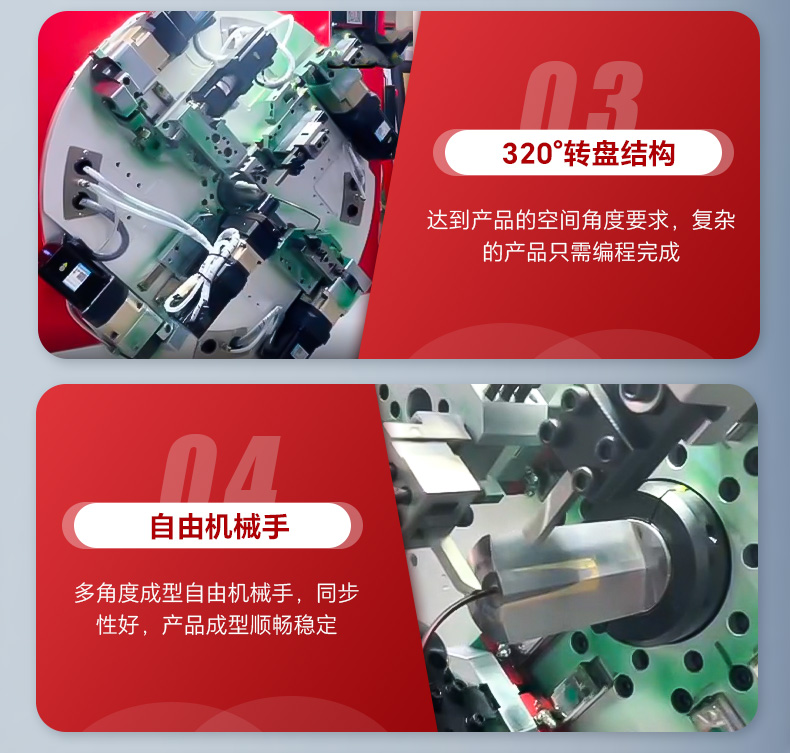

6、轉盤可以320°任意轉動，達到產品的空間角度要求，復雜的產品只需程序編程完成。
7、機器可單獨使用，也可配套使用，多功能運用。
